         当地铁遇上黑客

  本文将介绍到的内容包括:

  复制已充值的地铁卡

  逆向磁条卡

  破解RFID卡

  使用软件无线电嗅探敏感信息

  使用FPGA来暴力破解

  攻击自动售票系统

  社会工程

  黑客战车!

  概述

  译注:波士顿地铁于1897年建成并投入使用。地铁在英国称为Tube,法国人叫Metro,美国人则说Subway,但在波士顿是以英文字母"T"字为代表的,地铁月票也叫TPass,街道上那大大的T字牌就是地铁站标志。

  物理攻击

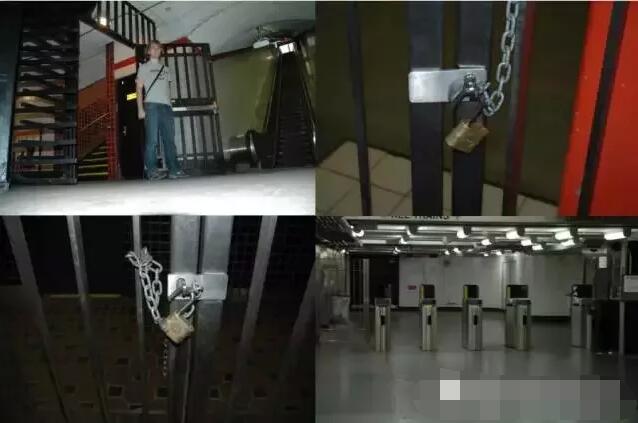

  常常能找到本应该锁好的各种敞开的大门

        当地铁遇上黑客

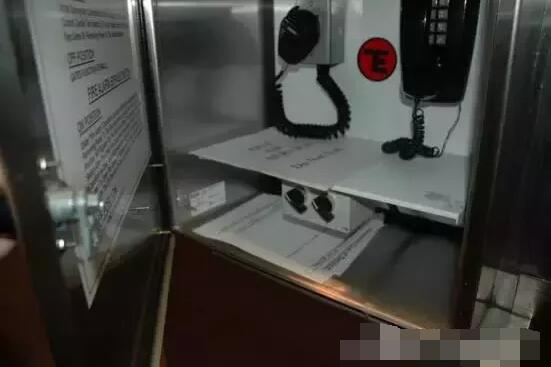

  到处都能发现没关上的旋转门控制箱

        当地铁遇上黑客

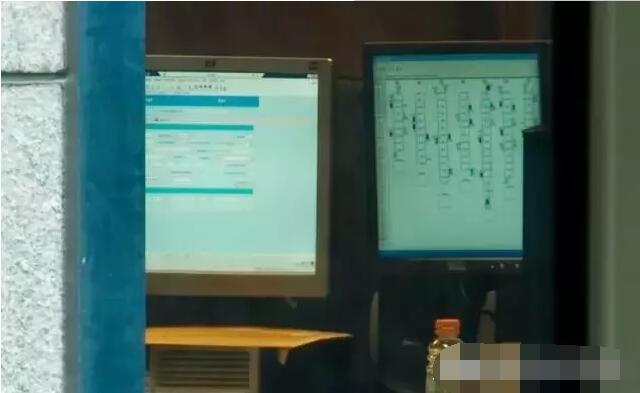

  穿过窗户还能够偷拍到工作人员的电脑屏幕

        当地铁遇上黑客

  随处可见随意放置在未上锁工具箱里的钥匙

        当地铁遇上黑客

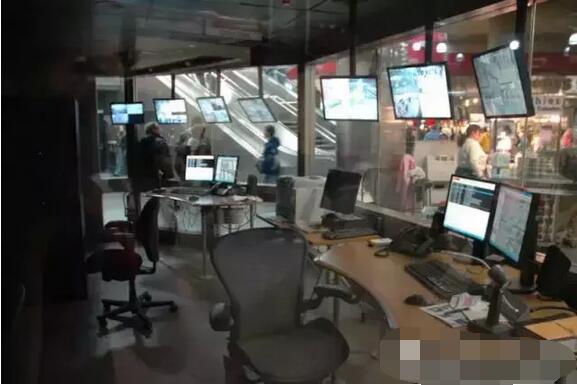

  号称最先进的监控系统总是无人值守

       当地铁遇上黑客

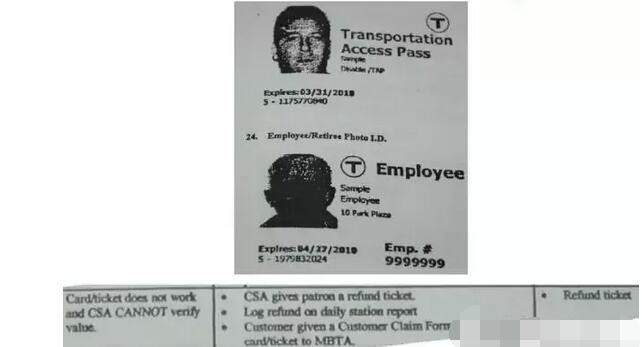

     含有敏感信息的资料可以轻易被游客接触到

           当地铁遇上黑客

  我们可以利用这些资料伪造员工卡

        当地铁遇上黑客

  上万能的x宝(老外喜欢用ebay)还能买到很多有趣的社工装备

        当地铁遇上黑客

  黑掉磁条卡

  1、选择一款合适的磁条卡读写硬件

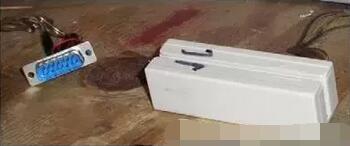

        当地铁遇上黑客

  成本在¥30块左右

  自制读卡器

  可读取3磁道

  制作方法:stripesnoop.sourceforge.net

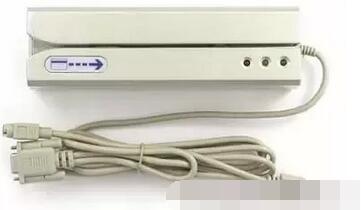

           当地铁遇上黑客

  成本在¥900块左右

  Spark Fun 电子公司产品

  支持3磁道、支持低矫顽力(lo-co)

  源码可下载

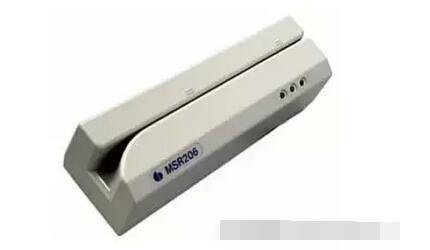

           当地铁遇上黑客

  成本¥2000块左右

  MSR206或者MAKStripe

  支持3磁道、支持高/低矫顽力(hi-co/lo-co)

  基于GPL协议工作

  2、Charlie Ticket

  译注:Charlie Card和Charlie Ticket是MBTA(地铁)的交通卡,可以用来在波士顿地区乘坐地铁、公交以及部分轮渡。两种交通卡都可以直接在各大地铁站的售票机购买。

  获取到磁条卡内部数据以后,如果该卡是充值过的,那我们就可以通过复制卡的手段来免费畅游地铁了!

  其实到这一步light教授已经觉得挺满足了,但是脑海里突然浮现出儿时小伙伴钢铁侠的英俊面孔:

        当地铁遇上黑客

  咳,咳......摇滚精神告诉我,我们不应该止步于此!接下来我们看看如何进一步突破。

  3、逆向Charlie Ticket 磁条卡

  说到逆向工程,似乎谁都会两下,但基于目前的情况我们该如何下手呢?

  1、猜测数据中每一段的含义

  2、改变单一变量,观察有什么变化

  3、反复多次以上步骤来确认数据含义

  4、对相似的、不相似的数据都进行比较

  5、忽略恒定不变的区域

  6、构建和使用工具辅助

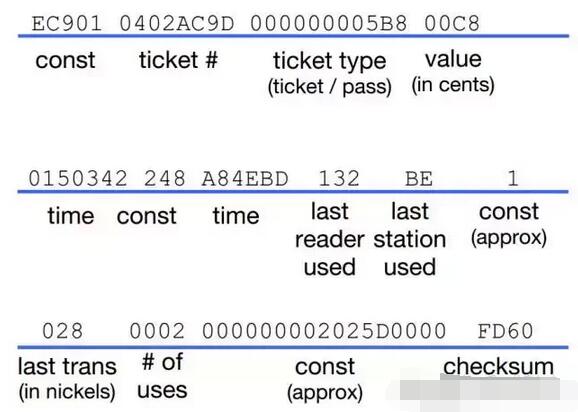

  通过分离变量法定位单一变量:

  根据变量对数据分组

  忽略各组之间全局相同的数据

  忽略组内的数据差异

      当地铁遇上黑客

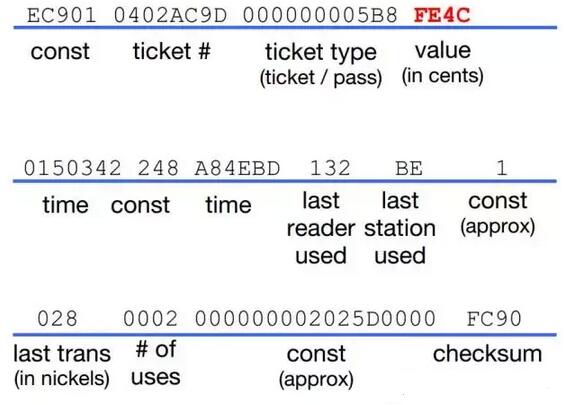

  4、伪造一张Charlie Ticket 磁条卡

  对我们最关注的金额数据部分进行修改,并记得修改最后的校验值

      当地铁遇上黑客

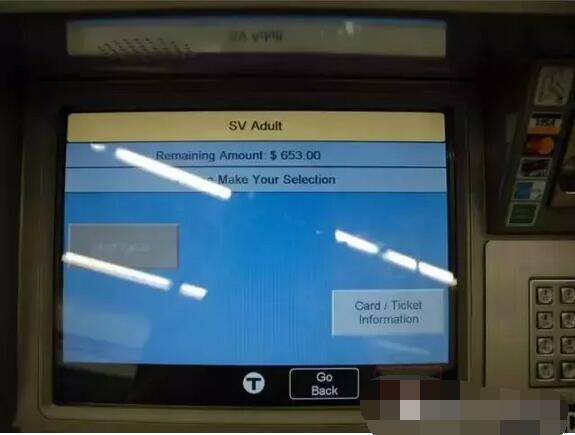

  成功刷入

       当地铁遇上黑客

  磁条卡逆向工程框架图

  一个磁条卡逆向工程的工具包应该包含:

  python编写的用于分析磁条卡的库

  集成的MSR206读写器

  帮助组织数据的图形化界面

  总结

  美国绝大部分的地铁售检票系统来自两家主要提供商:

  Scheidt & Bachmann 他们制作了波士顿T卡,覆盖旧金山、巴特、长岛铁路、西雅图Sound Transit、伦敦Silverlink等系统;

  Cubic Transportation 他们制作了NYC MTA卡,覆盖纽约、华盛顿、哥伦比亚WMATA、芝加哥CTA、上海地铁等系统。

  这些地铁卡到底能不能被我们破解和逆向,黑客与地铁究竟还能碰撞出哪些火花?请喝口水继续阅读。

  攻击RFID卡

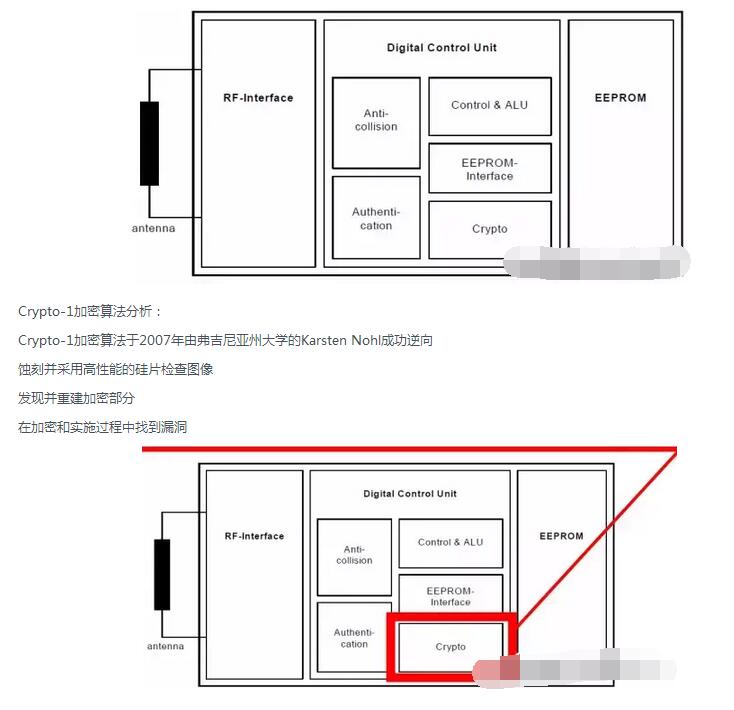

  1、了解RFID卡

  典型的MIFARE卡特性有:

  13.56MHz的RFID智能卡

  端至端专有的“密码”(Crypto-1)

  1K内存和存储卡中的唯一标识符

  超过500万个标签使用

        当地铁遇上黑客

  虽然MIFARE卡采用了一定的安全机制,但是由于加密强度不足等问题,导致我们依然有机会攻破之。

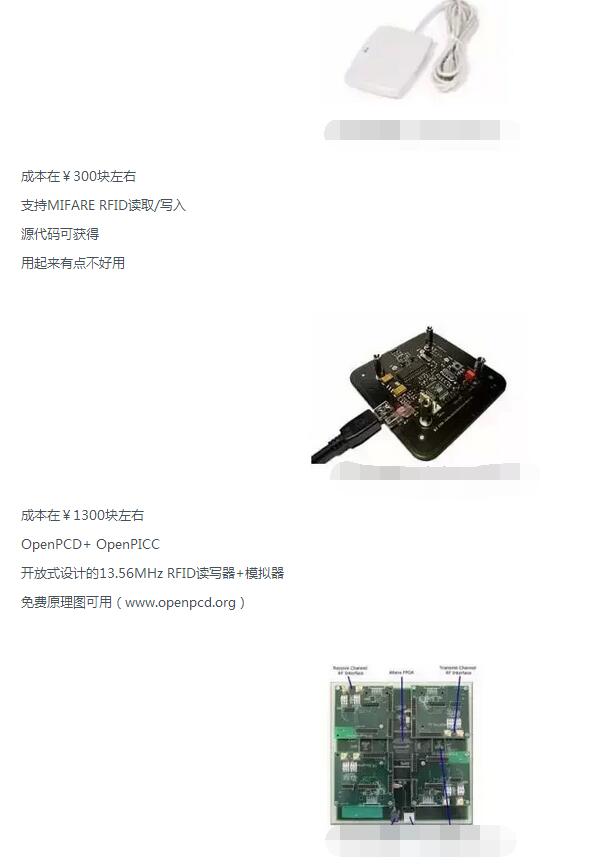

  2、选择一款合适的读写卡硬件

         当地铁遇上黑客

  成本在¥4200左右

  USRP

  支持信号输入/输出完全控制

  可以结合GNU无线电和自定义插件使用

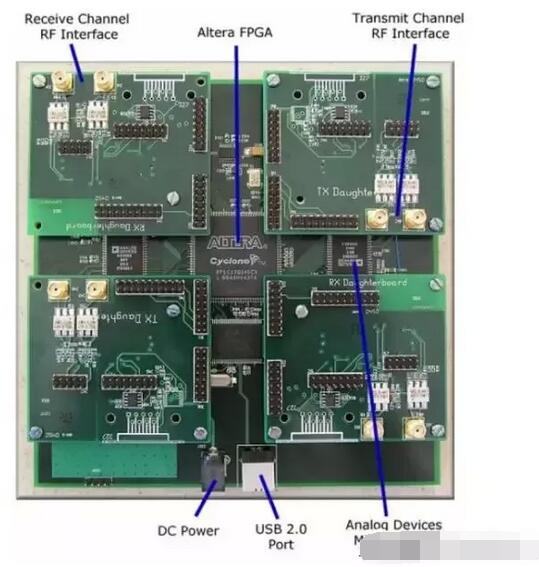

  USRP高清玉照:

         当地铁遇上黑客

  卡与读卡器的通信频率图示:

  3、GNU无线电RFID工具链

  RFID频率

  接收器#1:13.56MHz

  接收器#2:12.71MHz

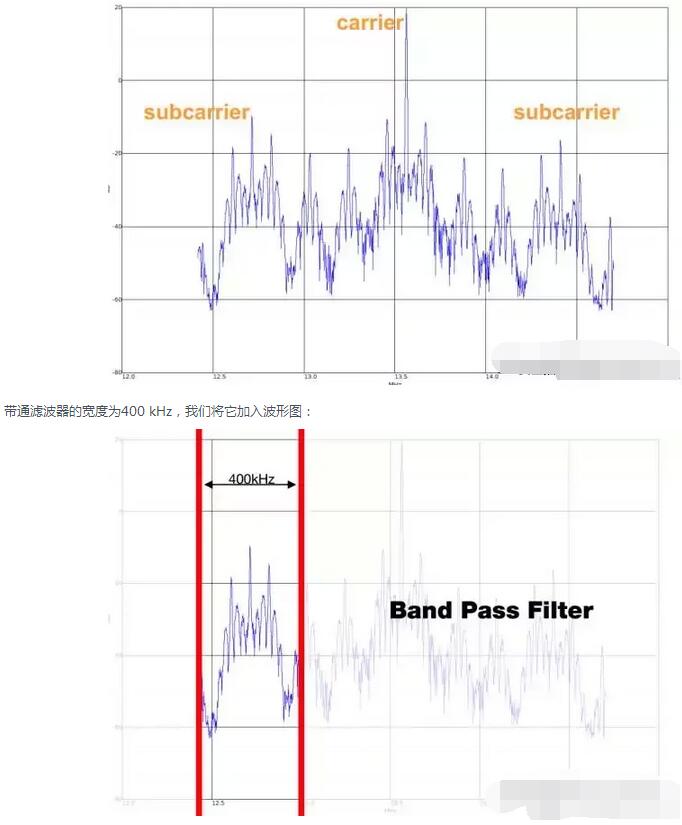

  charlie磁卡与读卡器的快速傅里叶变换(FFT)算法波形:

       当地铁遇上黑客

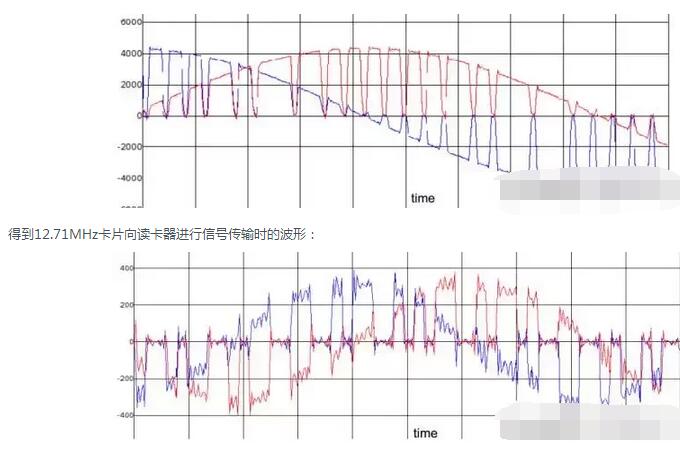

  得到13.56MHz读卡器向卡片进行信号传输时的波形:

        当地铁遇上黑客

  接着经过调制解调、解码器解码,我们得到完整的GNU无线电RFID工具链:

       当地铁遇上黑客

  4、MIFARE卡的攻击

  目标:获得密钥(可以用来克隆卡)

  暴力破解

  嗅探握手包并使用FPGA破解密钥。

  通过滤波器功能的弱点减少密钥空间

  可以参考:www.cs.virginia.edu/~kn5f/ Mifare.Cryptanalysis.htm

  操纵PRG时机

  “随机”挑战取决于时钟周期,实际上是非随机的。

  代数攻击

  写加密-1作为多元二次方程系统

  结合嗅探数据,转换为SAT,然后用它解决SAT-求解

  如果尝试其他方式全都失败的话,那就暴力破解之!因为FPGA暴破是速度最快的解决方案,没有之一!

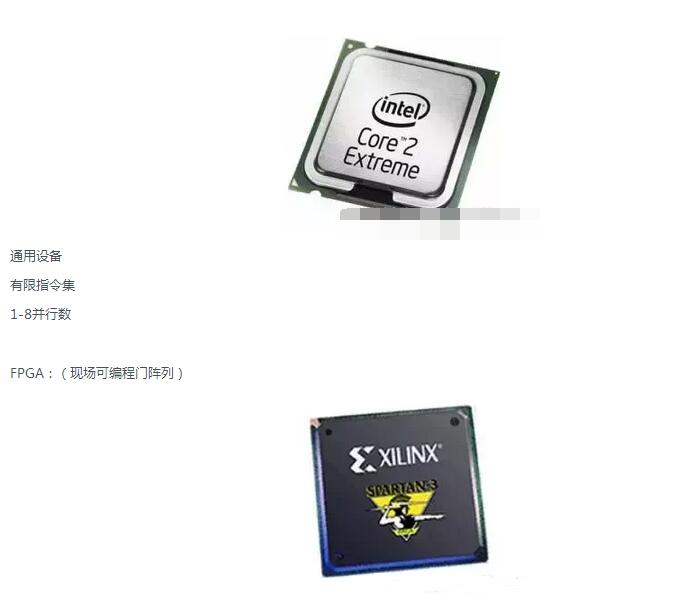

  微处理器:

           当地铁遇上黑客

  专用逻辑

  硬件描述

  数以百计的并行数

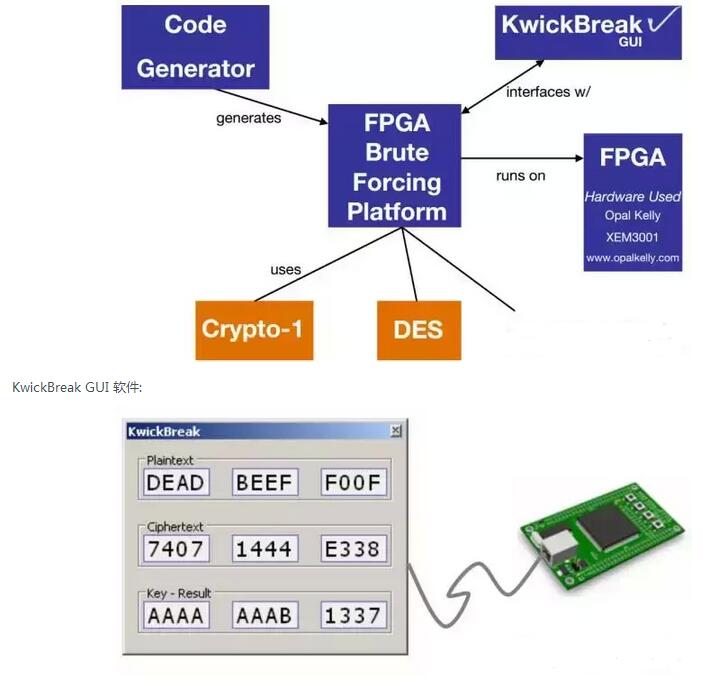

  KwickBreak FPGA 暴力破解器流程图:

  (通过解析已知明文来恢复出密钥)

       当地铁遇上黑客

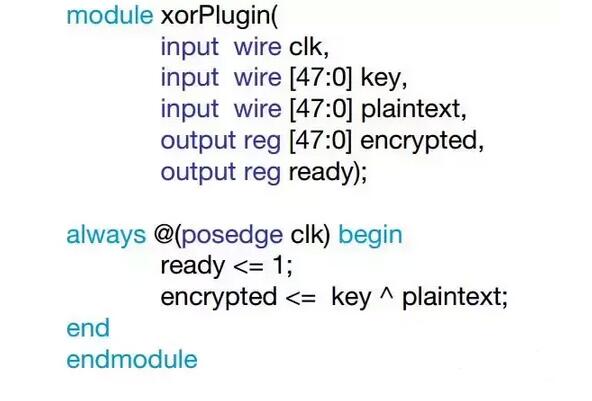

  编写一个简单的XOR模块:

          当地铁遇上黑客

  执行:

  最后只要在Xilinx ISE创建一个新的项目,载入的文件,并合成。

  完成!

  网络层攻击

  网络层安全性探索

  地铁站和地铁办公室进行现场调查(没有找到开放的wifi)

  进行无线设备审计

  探索无人防守的网络交换机

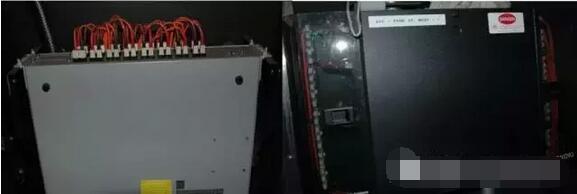

  发现未上锁机房中的光纤交换机(连接自动售检票系统与内部网络)

        当地铁遇上黑客

  社会工程

  执行“幻影会议”攻击:

  我们自然的走进地铁内部办公室和会议室,物理接触到内部网络与计算机设备,整个过程没有工作人员质疑和询问......

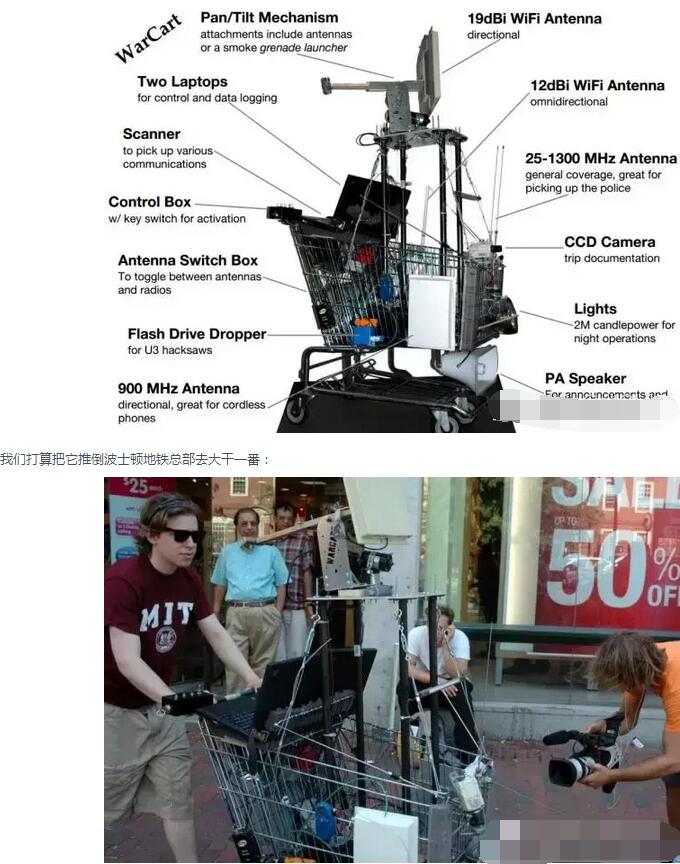

  黑客战车(WarCart)

  打造一款走哪儿黑哪儿的全副武装的黑客战车(译注:light教授表示这已经踏入了行为艺术的范畴...)

      当地铁遇上黑客

  战车还自带烟雾弹功能:

       当地铁遇上黑客

  结果在半路被警察叔叔拦下来了.....

  为了避免被警察叔叔当做恐怖分子抓起来,成为第二天报纸的头条,我们只好各自回家吃饭去。

  总结

  总结整个地铁系统渗透过程,内容包括:

  渗透物理安全漏洞

  逆向工程 CharlieTicket

  编写代码来分析和伪造 magcards

  写一个工具链分析13.56MHz的RFID,使用USRP+ gnuradio进行数据传输

  MIFARE 典型磁卡的攻击

  写一个暴力破解器并使用FPGA破解密钥

  转换MQ为SAT,然后用它解决SAT-求解

  编写代码来读取和克隆MIFARE卡密钥数据
