使用Wireshark捕捉USB通信数据

华盟原创文章投稿奖励计划



使用Wireshark捕捉USB通信数据

  USB,是英文Universal Serial Bus(通用串行总线)的缩写,而其中文简称为“通串线”,是一个外部总线标准,用于规范电脑与外部设备的连接和通讯。USB接口支持设备的即插即用和热插拔功能,是应用在PC领域的接口技术。

  现在,越来越多的人喜欢使用USB设备了。很多的设备都会选择使用USB接口来作为设备的通信端口,而这也是一种流行的趋势,这有助于不同设备之间标准的统一。那么,你对USB设备的工作方式和运行机制真的了解吗?无论你是一个硬件黑客,还是一名对外围设备感兴趣的技术爱好者,USB设备都是一个非常具有挑战性的领域。在Wireshark的帮助下,我们不仅可以嗅探并截获到USB设备所发送的数据流信息,而且我们还可以将这些捕获到的数据存储至我们的主机中。我们实验所使用的主机安装的操作系统为Windows或者Linux。

  在这篇文章中,我们将会讨论如何使用Wireshark来捕捉USB设备的通信数据。在我撰写这篇文章的过程中,我使用到了下列材料:

  l Wireshark 2.0.1 (SVN)

  l Linux kernel 4.1.6

  在实际操作过程中,你可以选择使用版本号高于1.2.0的任意版本Wireshark来进行操作。在此,我并没有在本文中提供Windows系统的操作步骤,我会在实验操作完成之后的第一时间给大家提供这部分的信息。

  一些背景知识

  在我们开始操作之前,我觉得还是得给大家介绍一些有关USB设备的基础知识。USB有其自己的标准和规范。基本而言,我们可以通过以下三种方式来使用USB:

  l USB UART接口

  l USB HID(交互设备)

  l USB存储设备

  UART,即通用异步接收/发送器。这类设备只能够利用USB来进行数据的接收和发送操作。实际上,这类设备与普通的通信设备并没有本质上的区别。

  HID,即人机交互设备。这也是USB作为接口来使用的一种典型应用。这类设备包括键盘,鼠标,游戏控制器,以及很多简单的显示设备等等。

  最后就是USB存储设备,这也是最常见的一种USB使用形式。比如说外接硬盘,U盘和闪存驱动器等等,这些都属于USB存储设备这一类。

  正如你所了解的那样,USB交互设备和USB存储器这两大类USB设备是目前我们使用最为广泛的。

  现在,每一种USB设备,尤其是人机交互设备和存储设备,都有一串特殊的数字,这串数字被称为厂商ID和产品ID。这两个数字一般是成对出现的。厂商ID用于标明该产品是由哪一个制造商所生产的,而产品ID是产品的标识符。需要注意的是,产品ID并不是序列号。具体情况如下图所示:



使用Wireshark捕捉USB通信数据

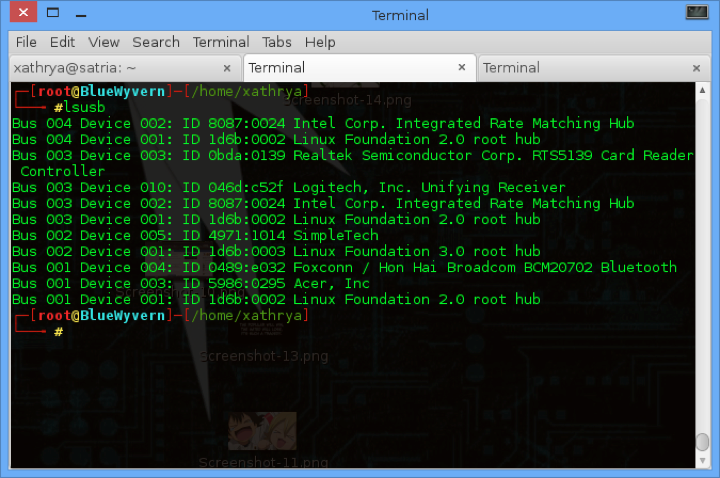

  上图所显示的是连接至我这台计算机的USB设备信息。我们可以调用lsusb命令来查看系统中的USB设备信息。

  首先,我们要选择一个设备来进行实验。我有一个罗技无线鼠标,这是一种人机交互设备。而这个鼠标中也配备有一个数据接收装置,所以我决定将这个无线鼠标作为我的实验对象。你能从上图所示的信息中找到这个鼠标吗?没错,就是第四个。该设备的具体信息如下:

以下是代码片段:
Bus 003 Device 010: ID 046d:c52f Logitech, Inc. Unifying Receiver

  ID部分所显示的数据为046d:c52f,这是厂商ID和产品ID(厂商ID: 产品ID)。很明显,厂商ID为046d,产品ID为c52f。

  除此之外,我们可以看到开头的“Bus 003 Device 010”。这段信息告诉我们这一USB设备所连接的是哪一条总线。这是一条非常重要的信息。

  准备工作

  现在,我们需要使用root权限来运行Wireshark,并利用Wireshark来嗅探USB通信数据。当然了,我们并不建议大家利用root权限来进行操作。我们可以使用Linux提供的usbmon来为我们获取和导出数据信息的操作赋予足够的权限。具体请参考Linux-udev。我们所要做的就是创建一个usbmon group,然后将我们的账号加入这个组,最后生成相应的udev规则。相关操作命令如下:

以下是代码片段:

addgroup usbmon
