voip通信的配置
理解什么是voip
VoIP(Voice over Internet Protocol)简而言之就是将模拟信号(Voice)数字化，以数据封包(Data Packet)的形式在IP网络(IP Network)上做实时传递。VoIP最大的优势是能广泛地采用Internet和全球IP互连的环境，提供比传统业务更多、更好的服务。VoIP可以在IP网络上便宜的传送语音、传真、视频、和数据等业务，如统一消息业务、虚拟电话、虚拟语音/传真邮箱、查号业务、Internet呼叫中心、Internet呼叫管理、电话视频会议、电子商务、传真存储转发和各种信息的存储转发等。
VoIP的原理
VoIP的基本原理是通过语音的压缩算法对语音数据编码进行压缩处理，然后把这些语音数据按 TCP/IP 标准进行打包，经过 IP 网络把数据包送至接收地，再把这些语音数据包串起来，经过解压处理VoIP原理后，恢复成原来的语音信号，从而达到由互联网传送语音的目的。 IP 电话的核心与关键设备是 IP 网关，它把各地区电话区号映射为相应的地区网关 IP 地址。这些信息存放在一个数据库中，数据接续处理软件将完成呼叫处理、数字语音打包、路由管理等功能。 在用户拨打长途电话时，网关根据电话区号数据库资料，确定相应网关的 IP 地址，并将此 IP 地址加入 IP 数据包中，同时选择最佳路由，以减少传输延时， IP 数据包经 Internet 到达目的地的网关。在一些 Internet 尚未延伸到或暂时未设立网关的地区，可设置路由，由最近的网关通过长途电话网转接，实现通信业务。
掌握如何配置voip如下方：
二、实验设备
模拟软件：Cisco PacketTracer53_setup_no_tutorials
设备：路由器2台，二层交换机2台，ip电话4台，交叉线若干
三、实验内容
把路由器作为voip的服务器，ip电话通过路由器获取相关的信息(包括电话号码)，实现ip电话的通信。

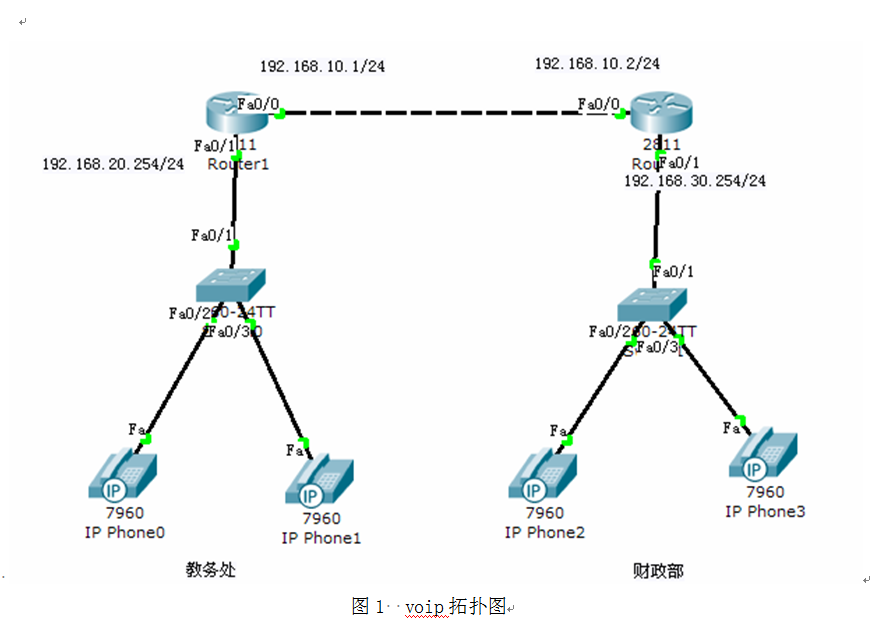

四、实验拓扑图
五、背景描述
某高校中有教务处和财政部两个部门，教务处IP phone0，IP phone1属于同一个voice vlan，;财政部IP phone2，IP phone3属于一个voicevlan，现在需要保证教务处和财政部之间的电话能够通过网络进行通信。
六、相关知识
Voip是融合通信中的一种技术，能够将语音数据通过网络进行传输，从而充分利用网络资源。其中牵涉到同一个部门之间的voip和不同部门之间的voip。同一个部门之间的voip只需要在一台路由器上面就行了配置，该路由器下连的ip phone 就都能够相互通信。不同部门之间的voip牵涉到跨路由器的问题，这就需要在各个语言服务的路由器上面登记到其它ip phone的路由信息。
七、实验步骤
步骤1.画出实验拓扑结构图。
步骤2. 按实验拓扑图连接设备。Ip phone 只能够动态获取ip地址等相关信息
交换机配置switchport voice vlan 1
定义语音接口。
步骤3.对路由器Router1进行基本配置(ip地址的配置以及dhcp的配置)
R1(config-if) interface FastEthernet0/0
R1(config-if) ip address 192.168.10.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config-if) interface FastEthernet0/1
R1(config-if) ip address 192.168.20.254 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#ip dhcp pool voip1 //设置一个地址池
R1(dhcp-config)# network 192.168.20.0 255.255.255.0
R1(dhcp-config)default-router 192.168.20.254
R1(dhcp-config)option 150 ip 192.168.20.254 //这是为后面的cnf文件的创建做准备，在dhcp的配置过程中不用加该命令终端设别也能够获取ip地址等信息
步骤4.对路由器Router2进行基本配置
R2(config-if) interface FastEthernet0/0
R2(config-if) ip address 192.168.10.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config-if) interface FastEthernet0/1
R2(config-if) ip address 192.168.30.254 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#ip dhcp pool voip2
R2(dhcp-config)# network 192.168.30.0 255.255.255.0
R2(dhcp-config)default-router 192.168.30.254
R2(dhcp-config)option 150 ip 192.168.30.254
步骤5.在路由器Router1上配置同部门voip
R1(config)#telephony-service //开题电话服务
R1(config-telephony)#max-ephones 10 //规定连接电话数目的极限
R1(config-telephony)#max-dn 10
R1(config-telephony)#ip source-address 192.168.20.254 port 2000 //电话服务的应用端口
R1(config-telephony)#create cnf-files //敲两遍
R1(config)#ephone-dn 1 //电话1
R1(config-ephone-dn)#number 1001 //电话号码
R1(config)#ephone-dn 2
R1(config-ephone-dn)#number 1002
R1(config)#ephone 1
R1(config-ephone)#type 7960 //电话型号
R1(config-ephone)#mac-address 0001.97C6.E981 //看好软件设备的MAC地址(理论上可以不打)
R1(config-ephone)#button 1:1 //电话线路
R1(config)#ephone 2
R1(config-ephone)#type 7960
R1(config-ephone)#mac-address 0002.1641.6037 //看好软件设备的MAC地址(理论上可以不打)
R1(config-ephone)#button 1:2
步骤6.在路由器Router2上配置同部门voip
R2(config)#telephony-service //开题电话服务
R2(config-telephony)#max-ephones 10 //规定连接电话数目的极限
R2(config-telephony)#max-dn 10
R2(config-telephony)#ip source-address 192.168.30.254 port 2000//电话服务的应用端口
R2(config-telephony)#create cnf-files //从cnf文件中获取电话号码等信息
R2(config)#ephone-dn 1
R2(config-ephone-dn)#number 2001
R2(config)#ephone-dn 2
R2(config-ephone-dn)#number 2002
R2(config)#ephone 1
R2(config-ephone)#type 7960
R2(config-ephone)#mac-address 0005.5e8a.0359 //看好软件设备的MAC地址(理论上可以不打)
R2(config-ephone)#button 1:1
R2(config)#ephone 2
R2(config-ephone)#type 7960
R2(config-ephone)#mac-address 0002.4a9b.5123 //看好软件设备的MAC地址(理论上可以不打)
R2(config-ephone)#button 1:2

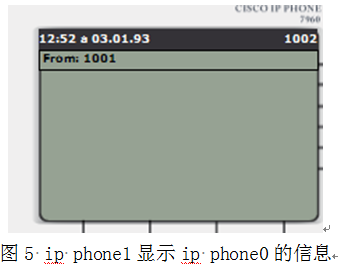

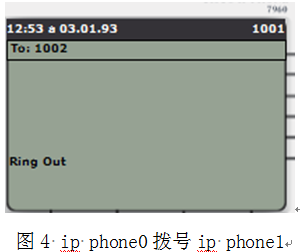

步骤7.测试同一个部门之间的voip通信
步骤8.路由协议的配置以及不同部门voip的实现
在Router1和Router2上面分别配置rip协议(步骤略)
在Router1上面通告财政部的电话信息：
R1(config)#dial-peer voice 1 voip
R1(config-dial-peer)#destination-pattern 200. //设置去200X电话的去向
R1(config-dial-peer)#session target ipv4:192.168.30.254
在Router2上面通告教务处的电话信息：
R2(config)#dial-peer voice 1 voip
R2(config-dial-peer)#destination-pattern 100. //设置去100X电话的去向
R2(config-dial-peer)#session target ipv4:192.168.20.254

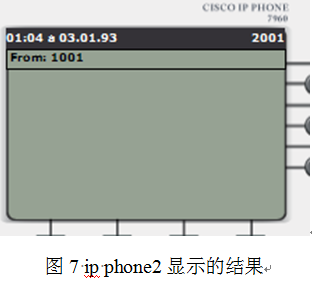

步骤9. 不同部门之间voip的测试，用ip phone0拨打ip phone 2的号码
八、补充说明
在二层交换机上面必须将连接物理电话的端口设置为voice vlan才能够进行通信。
switchport voice vlan 1
感兴趣的朋友可以配置一下，希望多多支持。
